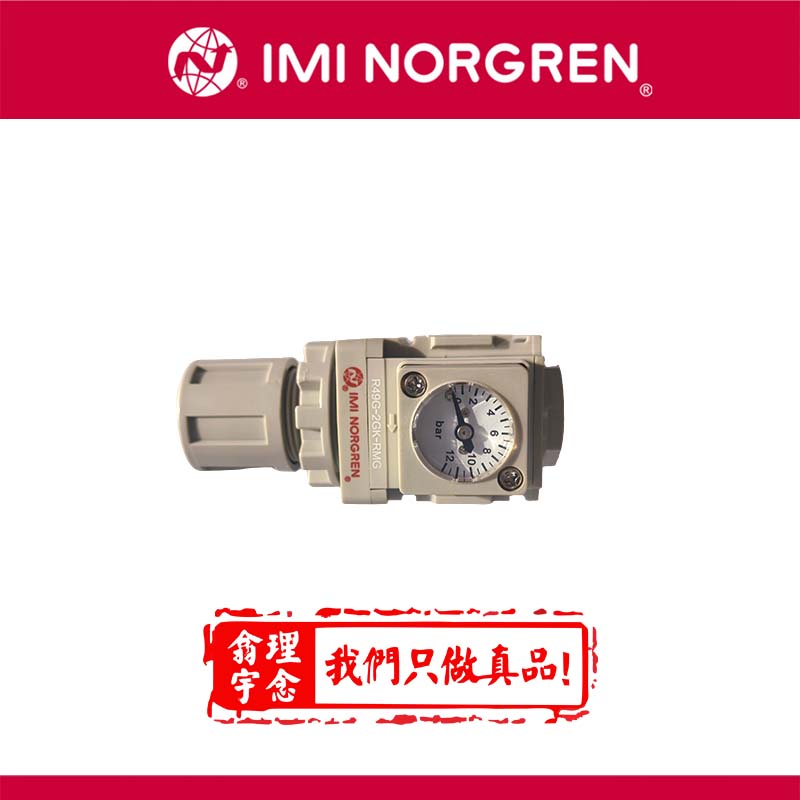

诺冠调压阀R49G-2GK-RMG

诺冠 R49G-2GK-RMG 是 IMI Norgren Guardian 系列的紧凑型气动调压阀（减压阀），用于将上游压缩空气稳定调节至下游所需工作压力，自带压力表、带溢流泄压，常见于气动系统末端稳压。

一、基本信息

<!--[if !supportLists]-->· <!--[endif]-->型号：R49G2GKRMG

<!--[if !supportLists]-->· <!--[endif]-->系列：R49G（Guardian 49 系列）

<!--[if !supportLists]-->· <!--[endif]-->类型：调压阀（减压阀，Relieving）

<!--[if !supportLists]-->· <!--[endif]-->介质：压缩空气（需预过滤至 40μm 以上）

二、核心技术参数

接口口径：G1/4（ISO G 直螺纹）

压力调节范围：0.3～10 bar

最大入口压力：10 bar

环境 / 介质温度：0～60°C

流量（典型）：约 15 L/s（G1/4，10 bar 入口，6.3 bar 设定，1 bar 压差）

压力表：内置（RMG），表盘集成，免额外安装

调节旋钮：按压锁定式，调好后按下锁死，防误碰

阀体材质：阳极氧化铝；阀盖 / 杯：聚酰胺；弹性体：丁腈橡胶

重量：约 0.20 kg

三、型号解析（R49G2GKRMG）

R49G：系列代号（R = 调压阀，49 = 系列，G = 标准配置）

2：口径代码（2=G1/4；1=G1/8，3=G3/8）

G：调节旋钮（G = 标准旋钮）

K：选项（K = 标准配置）

RMG：R = 泄压型；M = 带压力表；G = 标准压力表

四、主要特点

紧凑型设计：体积小、重量轻，节省安装空间，适配面板 / 管路安装。

稳定调压：溢流泄压式，下游压力超设定值自动排气，保持压力恒定。

内置压力表：直接显示输出压力，无需外接表，安装便捷、读数直观。

锁定旋钮：按压锁定，防止振动或误操作导致压力漂移。

材质耐用：阳极氧化铝阀体抗腐蚀，适配工业环境；温度适应性好。

标准化接口：G1/4 通用螺纹，易匹配管路，维护方便。

五、典型应用

气动工具、气缸、电磁阀等执行元件前端稳压

自动化设备、生产线气动回路

包装、纺织、电子、汽车等行业气动系统

要求压力稳定、安装紧凑的压缩空气支路

六、选型与安装提示

入口需前置空气过滤器（推荐 5μm），避免杂质进入阀内。

安装方向：垂直安装（压力表朝外），排水口朝下（若带过滤杯）。

调压步骤：拉起旋钮→旋转调至目标压力→按下锁定。

维护：定期检查压力表精度，清洁内部滤芯（若为过滤调压阀）。
